4 مزامير زاوية نصف قطرها نهاية مطحنة

المعارض الأضواء

وصف

في مجال التصنيع الحديث، تعد أدوات القطع الفعالة مهمة جدًا لجودة التصنيع والكفاءة. يتم استخدام مطحنة نهاية نصف القطر ذات 4 مزامير على نطاق واسع في مختلف المجالات بسبب مادة الكربيد الأسمنتية ونصف قطر الشرائح والطلاء الخاص. إنها أداة قطع فعالة للتشغيل الآلي، مع تصميم أخدود خاص، والذي يمكن أن يوفر سطحًا أكثر سلاسة أثناء التشغيل الآلي وتقليل الوقت اللازم للتشغيل الآلي. بالإضافة إلى ذلك، فهي تحتوي على أربع حواف قطع بطول أخدود منتظم، والتي يمكنها معالجة نصف قطر الشرائح بكفاءة في الجزء السفلي من كتف الطحن وتحسين سرعة التغذية، وبالتالي إطالة عمر الأداة وتحسين الإنتاجية.



سمات

1. تصميم الأخدود: تحتوي هذه المطحنة ذات 4 مزامير زاوية نصف قطرها على أربعة أخاديد، والتي يمكن أن تحقق سطحًا أكثر سلاسة أثناء التشغيل الآلي. وفي الوقت نفسه، فإن وجود الأخدود يمكن أن يقلل أيضًا من وقت المعالجة ويحسن كفاءة الإنتاج.



2. تصميم نصف قطر الشرائح: إن تصميم نصف قطر الشرائح يمكّن المطحنة النهائية من تحقيق دقة أعلى. خاصة عند التعامل مع المواد الصعبة مثل الفولاذ المقاوم للصدأ، والفولاذ المقسى والسبائك الأخرى، فإنه يمكن أن يوفر تأثير قطع أكثر دقة.



3. طلاء DLC خاص: الطاحونة النهائية مطلية بطبقة DLC خاصة، والتي لها فوائد متعددة. أولاً، يمكن لطلاء DLC أن يمنع التآكل ويحمي أدوات القطع من البيئة الخارجية بشكل فعال. ثانيًا، يمكن لطلاء DLC أيضًا إطالة عمر خدمة الأدوات وتقليل مخاطر التآكل والتلف.



4. الاختيار متعدد الأحجام: يوفر إمكانية اختيار الأحجام المترية والبريطانية لتلبية احتياجات المعالجة المختلفة. هذا التحديد متعدد الأحجام يجعل الأداة أكثر مرونة وتنوعًا.



طلب



• تصنيع المعادن: في مجال تصنيع المعادن، خاصة عند التعامل مع الفولاذ المقاوم للصدأ والفولاذ المقسى والمواد الأخرى، يمكن أن توفر مطحنة نهاية نصف القطر ذات 4 مزامير حلولًا عالية الدقة وفعالة للمعالجة.

• مجال الفضاء الجوي: هذه الصناعات تتطلب دقة وجودة عالية للغاية للأجزاء، وقطعة العمل المنتجة بواسطة قاطع الطحن هذا لها مواصفات موحدة ودقة عالية، والتي يمكن أن تلبي هذه المتطلبات.

• ورشة التصنيع: يمكنها تلبية احتياجات المواد المختلفة ومهام التصنيع، ويمكن أن توفر تأثير قطع دقيق لتصنيع الأجزاء الميكانيكية.





مصنع





وصف المنتج





55HRC 4 مزامير كربيد الزاوية مطحنة نهاية نصف قطرها مع طلاء





تخصيص	R	d1	L1	D	L
D4*12*D4*50L	R0.1-R0.5/R1	4 ملم	12 ملم	4 ملم	50 ملم
D4*16*D4*75L	R0.1-R0.5/R1	4 ملم	16 ملم	4 ملم	75 ملم
D4*20*D4*100L	R0.1-R0.5/R1	4 ملم	20 ملم	4 ملم	100 ملم
D5*15*D5*50L	R0.1-R0.5/R1	5 ملم	15 ملم	5 ملم	50 ملم
D5*20*D5*75L	R0.1-R0.5/R1	5 ملم	20 ملم	5 ملم	75 ملم
D5*25*D5*100L	R0.1-R0.5/R1	5 ملم	25 ملم	5 ملم	100 ملم
D6*18*D6*50L	R0.1-R0.5/R1	6 ملم	18 ملم	6 ملم	50 ملم
D6*24*D6*75L	R0.1-R0.5/R1	6 ملم	24 ملم	6 ملم	75 ملم
D6*30*D6*100L	R0.1-R0.5/R1	6 ملم	30 ملم	6 ملم	100 ملم
D8*24*D8*60L	R0.1-R0.5/R1	8 ملم	24 ملم	8 ملم	60 ملم
D8*30*D8*75L	R0.1-R0.5/R1	8 ملم	30 ملم	8 ملم	75 ملم
D8*35*D8*100L	R0.1-R0.5/R1	8 ملم	35 ملم	8 ملم	100 ملم
D10*30*D10*75L	R0.1-R0.5/R1	10 ملم	30 ملم	10 ملم	75 ملم
D10*45*D10*100L	R0.1-R0.5/R1	10 ملم	45 ملم	10 ملم	100 ملم
D12*35*D12*75L	R0.1-R0.5/R1	12 ملم	35 ملم	12 ملم	75 ملم
D12*45*D12*100L	R0.1-R0.5/R1	12 ملم	45 ملم	12 ملم	100 ملم



التسامح
قطر الفلوت	الفلوت القطر التسامح	عرقوب القطر التسامح
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



طلب
الكربون الصلب خليط معدني	الفولاذ المتصلب مسبقًا	عالية تصلب				الفولاذ المقاوم للصدأ	سبائك النحاس	سبائك الألومنيوم
	45HRC	50HRC	55HRC	60HRC	65HRC
○	○	√	√			○	○	○

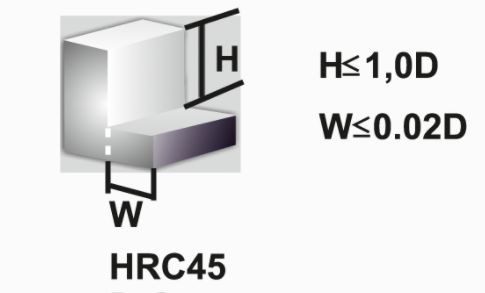

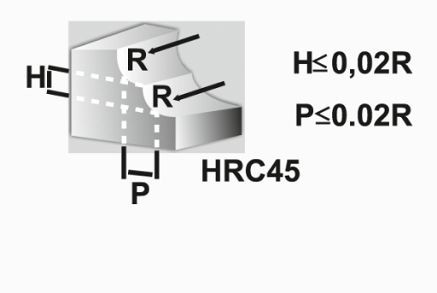

المعلمات الموصى بها



مادة	الكربون الصلب، سبائك الصلب، S45C، FC، FCD، SCM، S50C، SKS ...		سبائك الصلب، أداة الصلب SCR، SNCM، SKD11، SKD61.NAK80		الصلب الصلب، SKD11
صلابة	HRC30		HRC50		HRC60
قطر الدائرة	سرعة القطع (VC) (مم-1)	التغذية (F) (مم-دقيقة)	سرعة القطع (VC) (مم-1)	التغذية (F) (مم-دقيقة)	سرعة القطع (VC) (مم-1)	التغذية (F) (مم-دقيقة)
1 ملم	22000	400	18000	200	9000	140
1.5 ملم	12000	500	11000	280	5200	150
2 ملم	10000	550	10000	280	4600	170
3 ملم	9000	600	5500	310	3500	220
4 ملم	6000	750	5000	400	2200	220
5 ملم	4800	800	4000	400	1700	240
6 ملم	4500	820	3800	420	1600	300
8 ملم	3500	820	2800	420	1000	300
10 ملم	3000	820	1800	420	900	300
12 ملم	2000	820	1600	350	800	300
16 ملم	1500	650	1000	300	500	150
20 ملم	1200	650	900	300	400	150





قائمة المواد الخام



درجة	كود الأيزو	التركيبات الكيميائية (٪)		حجم الحبوب (أم)	الخصائص الميكانيكية الفيزيائية (أكبر من أو يساوي)			طلاء
		مرحاض	شركة		الكثافة (جم / سم 3)	الصلابة (HRA)	ترس (ن / مم 2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	تيسين
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	تيسين
AF501 (60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	نانو أسود
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	نانو (أزرق)

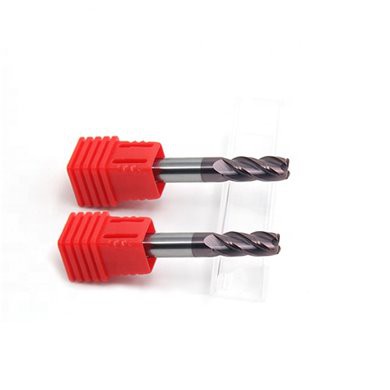

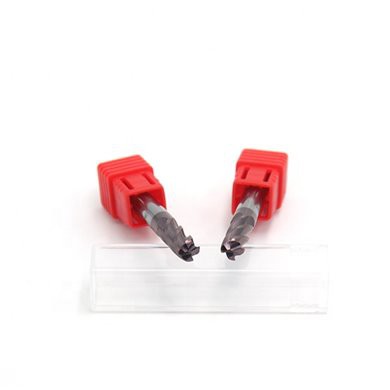

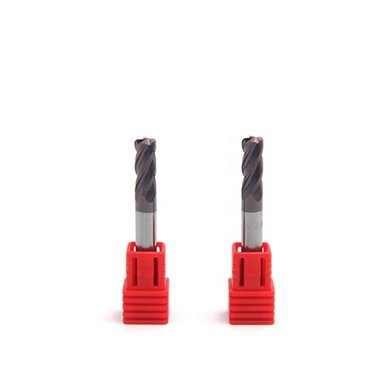

صور مفصلة





4 قطع طحن نصف قطرها مزامير	4 قطع زاوية من الكربيد نصف قطرها المزامير	4 قطع طحن كربيد نصف قطرها زاوية المزامير





إيجابياتنا



1. بعد الحصول على استفسارك، سوف نقوم بالرد خلال 12 ساعة

2. الثابتة والمتنقلة لا تتردد في الاتصال بي في أي وقت

3. النظام عينة هو موضع ترحيب

4. مرحبا بكم في زيارة المصنع، وسوف نقوم باصطحابك

5. الثابتة والمتنقلة لا تتردد في أن تطلب منا قائمة الأسعار





التعبئة والتغليف





التعليمات



س1: الشركة أو المصنع:

A1: نحن مصنع محترف لأدوات كربيد لأكثر من 10 سنوات. أفضل تصنيع أدوات كربيد التنغستن في الصين.



Q2: ما هو موك الخاص بك؟

A2: نحن نرحب بطلبك عينة لاختبار الجودة لدينا، ونحن نعتقد أنك سوف تجد أننا المورد المناسب الذي تبحث عنه. لذلك لا موك.



Q3: هل يمكنني الحصول على الكتالوج الخاص بك؟

ج3: نعم بالتأكيد. يمكننا أن نرسل لك عن طريق البريد الإلكتروني.



Q4: كم من الوقت يمكنني الحصول على الطلب

A4: نموذج الطلب 1-5 يوم. يحتاج الطلب الكبير إلى التحقق، عادةً 15-25 يوم.



س 5: هل يمكنك جعل البضائع تتراكم على رسوماتنا؟

ج5: نعم، لا بأس، لدينا قسم التشكيل الاحترافي.
